SCF-QS全自動淺層介質過濾器介紹及結構組成
SCF-QS工作原理：
淺層介質過濾器是利用石英砂作為過濾介質，在一定的壓力下，把濁度較高的水通過一定厚度的粒狀或非粒的石英砂過濾，有效的截留去除水中的懸浮物、有機物、膠質顆粒、微生物、氯、嗅味及部分重金屬離子等，最終達到降低水濁度、凈化水質效果的一種高效過濾設備。

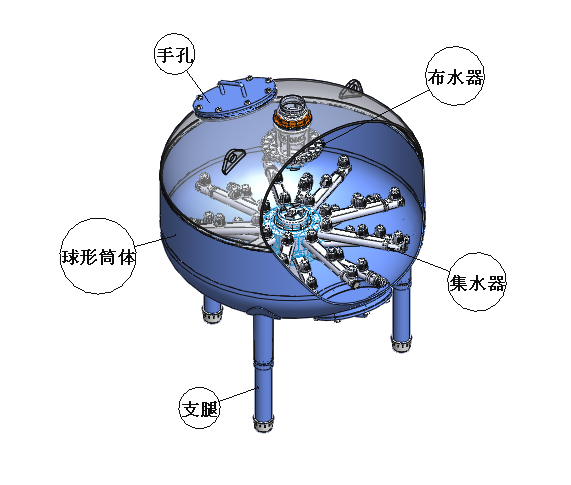

SCF-QS 產品結構圖示
SCF-QS單元主要部件由球形罐體，布水器，集水器，手孔及支腿等組成。
球形罐體：可以充分配合布水器，均勻布水；配合集水器的55個水帽，反沖洗時形成內環流，不跑沙。
布水器：使未過濾水即使在高流量的情況下亦能均勻流過填料層，并在填料層上維持一平整水面。
集水器：獨特的55個蘑菇狀壓差補償集水器，使系統在過濾狀態下各部分水壓平衡，過濾流速高，效率高；在反洗狀態下，形成內環流，反沖效率高且不跑沙。
手孔：過濾器有上、下兩個手孔，方便安裝及更換收集器和集水器，并且上手孔可用于觀察和加料，下手孔可用于清空和維護。
支腿：可拆卸支腿方便運輸，減少運輸成本，現場安裝方便，高度可調，更好的適應不平整的地面。

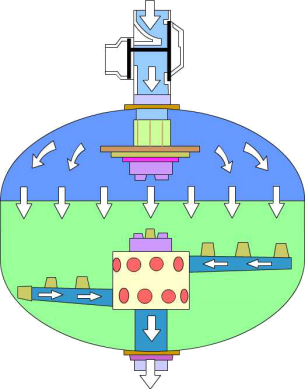

工作原理過濾狀態
當系統處于過濾狀態時，未經過濾的水通過上部的布水器，配合球形外殼，以接近平流的狀態到達過濾器內的填料層。當水流過填料層時，雜質被截留在填料層內。過濾器底部的收集器將過濾后的水均勻地收集并流出。平流過濾，決定了過濾器在高的流速下過濾，仍可達到良好的過濾效果。

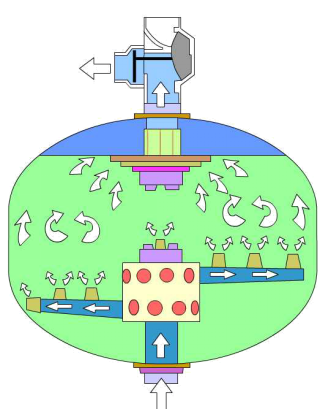

反洗狀態
隨著雜質在填料層中的不斷聚積，壓頭損失（即壓差）將不斷增大。當壓差達到一定的設定限度或過濾時間達到設定值時，系統將自動轉換至反洗狀態，以清洗填料層并清除聚積起來的雜質，對系統來說，經常性的反洗以清除聚積起來的雜質是必須的。
當系統進入反洗狀態時，通過PLC控制改變?nèi)ㄩy的通斷位置（進口關閉，排污口打開），其他過濾罐中經過過濾的水部分流入要反洗的過濾罐中。由于系統壓力被反洗的過濾單元的填料層在水流的沖擊下被沖起，雜質則通過三通閥的排污口被排出。
規格參數表
|
型 號 |
SCF-QS-1 |
SCF-QS-2 |
SCF-QS-3 |
SCF-QS-4 |
SCF-QS-5 |
SCF-QS-6 |
|
進、出水總管通徑DN(mm) |
（100） |
200 |
200 |
200 |
200 |
200 |
|
排污總管通徑DN(mm) |
（80） |
100 |
100 |
100 |
100 |
100 |
|
流量（m3/h） |
15～50 |
30～100 |
45～150 |
60～200 |
75～250 |
90～300 |
|
最大工作壓力(MPA) |
0.6（1.0） |
0.6（1.0） |
0.6（1.0） |
0.6（1.0） |
0.6（1.0） |
0.6（1.0） |
|
過濾面積（m2） |
1.13 |
2.26 |
3.39 |
4.52 |
5.65 |
6.78 |
|
總長 |
（1320） |
2640 |
3960 |
5280 |
6600 |
1920 |
|
石英砂（Kg） |
860 |
1720 |
2580 |
3440 |
4300 |
5160 |
|
排污閥接口 |
4”×3” |
4”×3” |
4”×3” |
4”×3” |
4”×3” |
4”×3” |

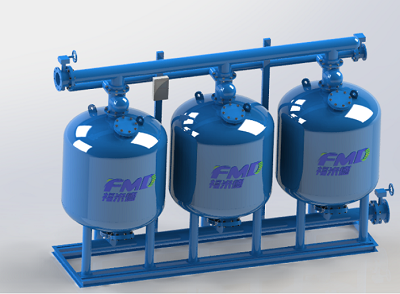

對于更大的流量可以采用更多的過濾單元并聯使用，請聯系我們產品工程師給您詳細解答。
第一步：SCF-QS單元的裝配
1.進水螺紋蓋濾灌
2.六角螺栓M16×35
3.墊片
4.上手孔蓋
5.O型圈N307×7
6.布水器
7.集水器
8.球形筒體
9.出水螺紋蓋
10.支腿
11.支腿蓋
12.O型圈N307×7
13.下手孔蓋
14.墊片
15.六角螺栓M16×35
適用范圍1、主要用于水處理除濁、軟化水、電滲析、反滲透的前級預處理，也可用于地表水、地下水等方面?？捎行У娜コ械膽腋∥?，有機物、膠體、泥沙等。
2、可廣泛應用于電子電力、石油化工、冶金電鍍、造紙紡織、制藥透析、食品飲料、生活飲用水、工廠企業用水、游泳池等。可滿足各行業液體過濾需要。
